一、KB-602 快速热电偶概述
快速测温热电偶用于测量钢水及高温熔融金属的温度，是一次性消耗式热电偶。它的工作原理是根据金属的热电效应，利用热电偶两端所产生的温差电热测量钢水及高熔融金属温度。
二、KB-602 快速热电偶产品标准
执行标准：YB/T163-1999
测量范围：0℃-1820℃
测量精度：±0.2%t
回路电阻：≤3Ω
绝缘电阻：≥5 mΩ
测温响应：3秒-5秒
性能描述：测量准确性高、测量精度可靠、测量范围广、测成率高、成本低等优点。
三、产品规格型号及性能比较
| 名 称 | 型号分度号 | 允差 | 适用温度 | 测温上限 | 响应时间 |
| 铂铑30-铂铑6 | KB-602P B | ±5 | 1500-1700 | 1800 | 4～６s |
| 铂铑10-铂 | KS-602P S | ±5 | 1500-1700 | 1800 | 4～６s |
| 铂铑铂铑13-铂 | KR-602P R | ±5 | 1500-1700 | 1800 | 4～６s |
| 铼3-钨铼25 | KW-602P W | ±5 | 1500-1700 | 1800 | 4～６s |
四、产品种类
常用热电偶可分为标准热电偶和非标准热电偶两大类。所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。标准化热电偶 我国从1988年1月1日起，热电偶和热电阻全部按IEC标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。
| 序号 | 快速微型热电偶名义长度L*l |
| 1 | 325.5×300 |
| 2 | 525.5×500 |
| 3 | 625.5×600 |
| 4 | 1025.5×1000 |
五、产品结构

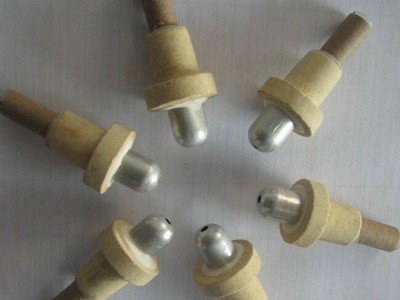

快速热电偶的结构，它主要由测温偶头与大纸管构成。偶头主要有正负偶丝焊接在补偿导线上，补偿导线穿嵌在支架上，支架外套有小纸管，偶丝以石英支撑和保护。外装有防渣帽，全部零组件集中装入泥头中并以耐火填充剂粘合成一整体，而不可拆卸，故为一次性使用。为了保证热电偶可靠、稳定地工作，对它的结构要求如下：
1、组成快速热电偶的两个热电极的焊接必须牢固
2、两个热电极彼此之间应很好地绝缘，以防短路
3、补偿导线与热电偶自由端的连接要方便可靠
4、保护套管应能保证热电极与有害介质充分隔离
